精品国产精品三级国产高清-精品国产av一区二区三区天-亚洲中文字幕在线看一区二区-草草浮力影院在线观看

歡迎進入河北君正防腐工程有限公司企業(yè)網(wǎng)站
專注專業(yè),品質(zhì)保證
玻璃鋼防腐,防腐施工工程
2019冷卻塔銷售熱線

咨詢熱線

13932831139

0318-2081508

玻璃鱗片膠泥防腐施工方案具體介紹

作者:hengke來源:河北君正防腐保溫有限公司時間:2019-06-26 10:02訪問量:
描述: 玻璃鱗片膠泥整體外觀平整、光潔、無氣泡、無固化不全等現(xiàn)象,電火花儀檢測2000-4000伏,無電火花產(chǎn)生視為合格。如有局部電火花產(chǎn)生,應(yīng)及時修整加固,增厚玻璃鱗片涂層。玻璃鱗片膠泥涂層厚度檢測,應(yīng)用電磁測厚儀檢測,檢測厚度與設(shè)計要求厚度正負(fù)0.5.
防腐施工

玻璃鱗片膠泥防腐施工方案具體介紹

     一、防腐施工前準(zhǔn)備

         施工前必須對施工人員進行安全教育,講解玻璃鱗片膠泥施工方法,注意領(lǐng)會操作要領(lǐng),現(xiàn)場要配備防火設(shè)施,安裝通風(fēng)設(shè)施,因使用材料大部分為有毒、有害材料,為防止施工人員中毒,施工人員必須穿戴防護工作服,戴防毒口罩,手套,要樹立良好的自我保護觀念。

   二、基層除銹處理

         采用噴砂處理,表面處理要達(dá)到國標(biāo)2.5級,表面要達(dá)到無銹跡,無氧化鐵皮,表面紋深0.5-0.7微米,表面要泛白,無油跡,水跡出現(xiàn)。

       三、涂刷玻璃鱗片底涂

       噴砂完畢后,要在四小時內(nèi)立即刷涂一道玻璃鱗片底涂,目的是封閉基層,防止反銹。配制底涂時要嚴(yán)格按照配比方法及配量比,配量比要隨環(huán)境溫度及時增減。在環(huán)境溫度20℃左右時,要控制在每公斤底涂加入40-50ml促進劑,攪拌均勻后,在加入40-50ml固化劑,在進行攪拌。攪拌均勻后,放置2-3分鐘,即可涂裝,開始涂刷,涂刷要有方向性,先立刷,后橫刷,不得漏涂及表面有流淌現(xiàn)象,這樣底涂涂層固化時間調(diào)整為4-5小時。下一道工序施工前,底涂必須養(yǎng)護12-24小時,才能進行下道工序施工。

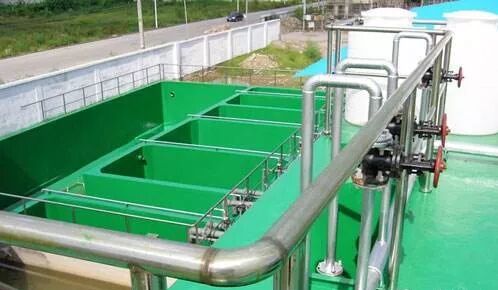

    消防水池防腐施工

     四、玻璃鱗片膠泥施工

       玻璃鱗片膠泥施工必須確認(rèn)底涂固化后才能開始施工,玻璃鱗片膠泥施工要有一定的方向性,要順方向施工,不得逆反,表面涂層厚度要均勻,不得有隆起,凹陷,外觀要平整,一致。

      玻璃鱗片膠泥的配制,要有專門的配料工,能夠熟練掌握配料比例,要有良好的責(zé)任心。如環(huán)境溫度在20℃左右時,促進劑的加入量是每公斤30-40ml,固化劑的加入量與促進劑相同,二者依次加入后,膠泥的固化時間在2-4小時之內(nèi)即可固化。玻璃鱗片膠泥涂裝時,應(yīng)采用饅刀刮抹工藝,用手工饅刀刮成0.5-1㎜厚的玻璃鱗片膠泥層。每道膠泥層,必須在前一道膠泥層固化后,才可進行刮抹第二道膠泥,以此類推達(dá)到設(shè)計中要求的厚度。

  在膠泥固化之前,用壓平劑(苯乙烯)在膠泥表面進行滾壓,表面壓平無毛刺即可。

          五、FRP增強(乙烯基玻璃鋼增強)在脫硫系統(tǒng)中,如脫硫塔中的噴淋層需要做耐磨處理,在乙烯基玻璃鱗片膠泥涂層施工完畢后,在涂層表面進行乙烯基玻璃鋼增強,增強厚度為2㎜。用乙烯基樹脂做粘接劑,中堿玻璃纖維布做增強材料,經(jīng)手糊工藝,自然固化。固化完全后,在表面涂刷二道乙烯基耐磨涂層。

    六、乙烯基玻璃鱗片膠泥的施工配料表

          施工配料表:主劑(乙烯基玻璃鱗片膠泥)100%促進劑          2-4%固化劑          2-4%環(huán)境溫度在25℃時七、乙烯基玻璃鱗片涂層厚度:

         煙道部分在脫硫系統(tǒng)中鱗片膠泥厚度為3㎜,脫硫塔部分鱗片膠泥厚度為5㎜(膠泥3㎜+FRP玻璃鋼2毫米)。

        七、鱗片膠泥涂層固化時間

         在環(huán)境溫度20℃左右時,促進劑和固化劑的加入量為4%,固化時間在2-4小時之內(nèi),膠泥和玻璃鋼的養(yǎng)護時間不得低于12-24小時,雨雪天氣濕度太大,不宜施工。調(diào)整玻璃鱗片膠泥固化的時間,應(yīng)隨環(huán)境溫度、天氣變化而隨時調(diào)整促進劑和固化劑的加入量。

        八、玻璃鱗片膠泥質(zhì)量驗收

       玻璃鱗片膠泥整體外觀平整、光潔、無氣泡、無固化不全等現(xiàn)象,電火花儀檢測2000-4000伏,無電火花產(chǎn)生視為合格。如有局部電火花產(chǎn)生,應(yīng)及時修整加固,增厚玻璃鱗片涂層。玻璃鱗片膠泥涂層厚度檢測,應(yīng)用電磁測厚儀檢測,檢測厚度與設(shè)計要求厚度正負(fù)0.5.

黄又色又高潮的日韩欧美| 欧美很色很黄一级大片| 新婚夫妇的性生活韩国| 九月婷婷成人激情综合网| 久久国产精品二国产精品| 一级一片内射欧美久久| 精品欧美成人高清在线观看| 日韩精品伦理片在线观看| 人妻少妇屁股水真多视频| 九一精品人妻一区二区三区| 北条麻妃精品一区二区三区| 97神马午夜福利视频| 国产欧美久久久久久精品一区二区三区| 国产激情精品在线播放| 熟妇人妻精品一区二区三区视频| 亚洲精品一区二区入口| 一区二区三区欧美人妻| 亚洲第一日韩精品一区| 粉嫩av一区二区夜夜嗨| 最新国产日韩一区二区| 少妇熟女亚洲色图av天堂| 日韩精品中文字幕久久| 亚洲av成人一区二区在线观看| 久久精品蜜臀香蕉亚洲av| 国产插菊花综合网亚洲| 日本美女一级黄色录像| 一本色道久久亚洲综合加勒比| 国产一区二区三区欧美激情| 亚洲国产欧美日韩第一站| 漂亮人妻中文字幕丝袜| 日韩电影另类一区二区三| 亚洲天堂av在线高清| 亚洲欧美一二三区久久| 久热这里只有精品国产| 亚洲欧美成人影院一区| 色婷婷久久综合中文字幕| 国产精品第10页精品国产| 久久精品伊人狠狠大香网| 五月天免费视频精品在线| 日韩欧美久久一区二区三区| 欧美成人精品一区二区久久|
